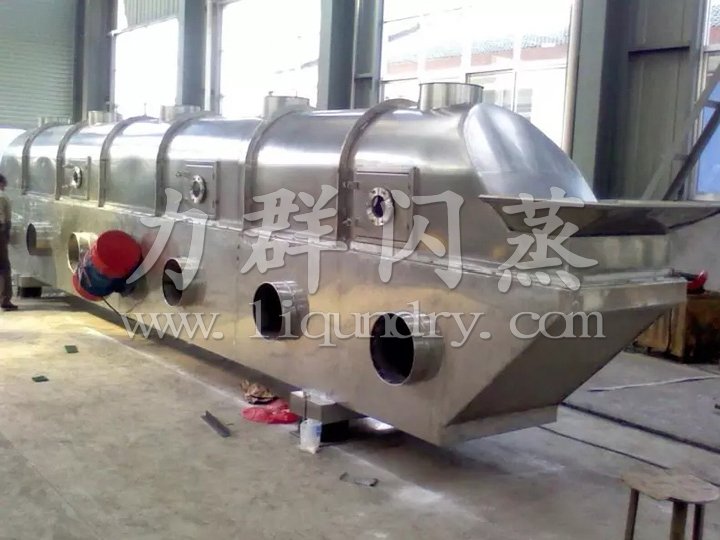

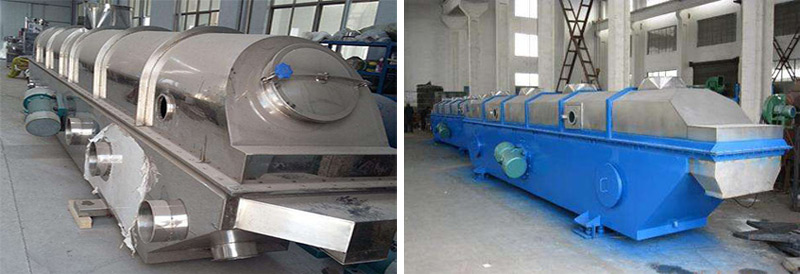

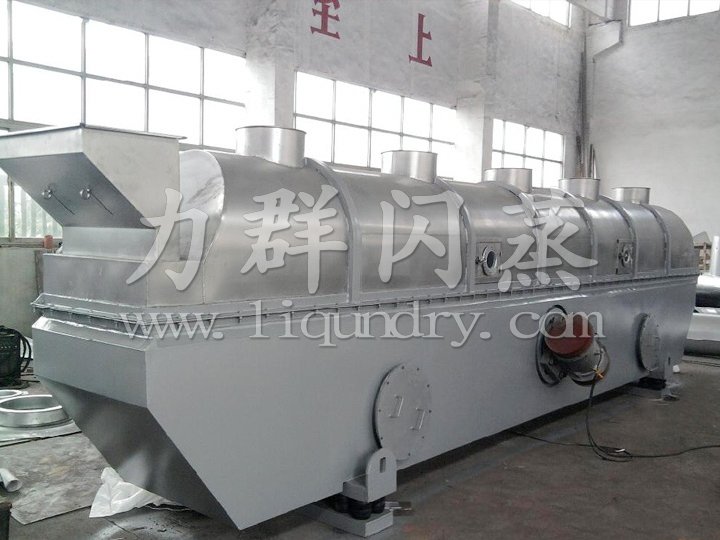

GZQ係列振動流化床幹燥機

振動流化床幹燥機工作原理

  物料自進料進口進入機內，在振動力作用下，物料沿水平麵流化床拋擲，向前連續運動，熱風向上穿過流化床同濕物料換熱後，濕空氣經旋風分離器除塵後由排風1：3排出，幹燥物料由排料進口排出。

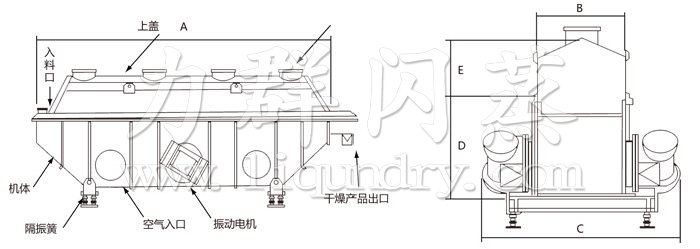

結構示意圖

振動流化床適應物料

   適用於化工、製藥、食品、脫水蔬菜、糧食、礦產等行業的粉狀、顆粒狀物料的幹燥、冷卻等作業。 如：檸檬酸、味精、硼砂、硫銨、複合肥、蘿卜絲、豆粕、酒糟、種子、礦渣、砂糖等。

流化床幹燥機性能特點

◎振動源是采用振動電機驅動，運轉平穩，維修方便，噪音低，壽命長。

◎流態化勻稱，無死空隙和吹穿現象，可以獲得均勻的幹燥，冷卻製品。

◎可調性好，適用麵寬。料層厚度和在機內移動速度以及全振幅變更均（jun1）可實現無級調節。

◎對物料表麵的損傷小，可用於易碎物料的幹燥，物料顆粒不規則時亦不影響工作效果。

◎采用全封閉式的結構，有效地防止了物料與空氣間交叉感染，作業環境清潔。

◎機械效率與熱效率高，節能效果好，比一般幹燥裝置可節能30一60％。

振動流化床幹燥機技術規格

尺寸/ 型號	A	B	C	D	E	F	重量
GZQ3×0.30	3000	300	1350	900	430	1650	1250
GZQ4.5×0.30	4500	300	1350	900	430	1650	1250
GZQ4.5×0.45	4500	450	1550	950	430	1700	1670
GZQ4.5×0.60	4500	600	1650	950	430	1700	1670
GZQ6×0.45	6000	450	1650	950	430	1700	2100
GZQ6×0.60	6000	600	1700	1000	500	1700	2410
GZQ6×0.75	6000	750	1850	1000	600	1850	2840
GZQ6×0.9	6000	900	2000	1000	600	1850	3160
GZQ7.5×0.60	7500	600	1850	1000	600	1850	3200
GZQ7.5×0.75	7500	750	2000	1000	600	1850	3600
GZQ7.5×0.9	7500	900	2100	1000	600	1850	4140
GZQ7.5×1.2	7500	1200	2500	1150	800	2050	5190

技術參數

機型	流化床麵積 (M2)	進風溫度 (℃)	出風溫度 (℃)	蒸發水份能力 (kg)	振動電機
					型號	功率 Kw
GZQ3×0.30	0.9	70-140	40-70	20-35	ZDS31-6	0.8×2
GZQ4.5×0.30	1.35	70-140	40-70	35-50	ZDS31-6	0.8×2
GZQ4.5×0.45	2.025	70-140	40-70	50-70	ZDS32-6	1.1×2
GZQ4.5×0.60	2.7	70-140	40-70	70-90	ZDS32-6	1.1×2
GZQ6×0.45	2.7	70-140	40-70	80-100	ZDS41-6	1.5×2
GZQ6×0.60	3.6	70-140	40-70	100-130	ZDS41-6	1.5×2
GZQ6×0.75	4.5	70-140	40-70	120-140	ZDS42-6	2.2×2
GZQ6×0.9	5.4	70-140	40-70	140-170	ZDS42-6	2.2×2
GZQ7.5×0.60	4.5	70-140	40-70	130-150	ZDS42-6	2.2×2
GZQ7.5×0.75	5.625	70-140	40-70	150-180	ZDS51-6	3.0×2
GZQ7.5×0.9	6.75	70-140	40-70	160-210	ZDS51-6	3.0×2
GZQ7.5×1.2	9	70-140	40-70	200-260	ZDS51-6	3.0×2

★以上蒸發量是最大蒸發量。
